Messen Sie OLED Displays
Organische lichtemittierende Dioden (OLEDs)
OLEDs machen derzeit zügige Fortschritte vom Labor in die Produktion. Ihre hellen, ultradünnen und dynamischen Eigenschaften machen sie für viele Displayanwendungen attraktiv, von Handies bis zu TV-Geräten. Die Metrologie der einzelnen Schichten, aus denen solch ein Display besteht, ist von kritischer Wichtigkeit und zu wichtig, um sie traditioneller Profilometriemessung zu überlassen, die als Kontaktmessung diese relativ weichen Strukturen zerstören können. Unsere F20-UV-, F40-UV- und F10-RTA-UV-Systeme bieten kostengünstige, verlässliche und nicht-invasive Metrologieinstrumente für einfache Prototypen und vollwertige Displays. Da unsere Instrumente zudem spetroskopisch arbeiten kann man auch chemische Veränderungen feststellen, die in diesen atmosphärensensiblen Materialien auftreten können.
Applikationsnotiz anfordernMessen Sie transparente leitende Oxide
Gleich ob es sich um Indium-Zinn-Oxide, Zinkoxide oder Poly(3,4-ethylenedioxythiophene) handelt, mit Hilfe unseres geschützten optischen Modells für ITO, in Verbindung mit unseren Instrumenten im visuellen/nah-IR Spektrum, können sowohl Schichtdicke als auch optische Konstanten zu einem Bruchteil der Kosten, wie sie bei spektroskopischen Ellipsometern anfallen, gemessen werden.
Messen Sie komplizierte organische Materialien
Eine typische OLED erfordert eine Vielzahl an spezialisierten Schichten: Lochinjektionsschicht, Lochleitungsschit, Emissionsschicht. All diese Schichten enthalten ungewöhnliche organische Moleküle (kleine Moleküle und/oder Polymere). Auf Grund der hochgradig anormalen optischen Dispersion könnten solche Materialien eine große Herausforderung in der spektralen Reflektivität darstellen, nicht jedoch für Filmetrics. Unsere Materialdatenbank reicht bis in die Anfänge der OLED zurück und kann mit der hohen Indexdispersion und den vielzähligen Phänomenen im UV-Bereich umgehen.
Schichten auf flexiblen Substraten
OLEDs versprechen wirklich flexible Displays. Dies erfordert jedoch die Messung auf stark doppelbrechenden Substraten wie PET. Dies stellt ein ernsthaftes Problem für Messtechnischen wie Ellipsometrie dar: Man muss entweder diese speziellen Eigenschaften modellieren oder die Rückseite des PETs mit Schmiergelpapier aufrauen. Für unsere unpolarisierten Messungen ist keins davon von Nöten. Dies führt zu einer deutlichen Zeitersparnis sowohl beim Training der Nutzer als auch beim Messen selbst.
Messung innerhalb einer Handschuhbox
OLED Materialien sind extreme empfindlich gegenüber Wasser und Sauerstoff. Daher verlangen viele Forschungsgruppen die Messung innerhalb der kontrollierten Atmosphäre einer trockenen, mit N2 gefüllten Handschuhbox. Die Größe unserer Instrumente sowie das modulare, auf Glasfasern basierte Design erlauben einfache Echtzeitmessungen „in der Box“.
Filmetrics bietet Ihnen kostenlose Testmessungen an OLED Proben an, die Ergebnisse liegen normalerweise innerhalb von 1-2 Tagen vor. Kontaktieren Sie unsere Dünnschichtexperten um Ihre Anwendung im Display- und OLED-Bereich zu diskutieren.
Anwendungsbeispiel

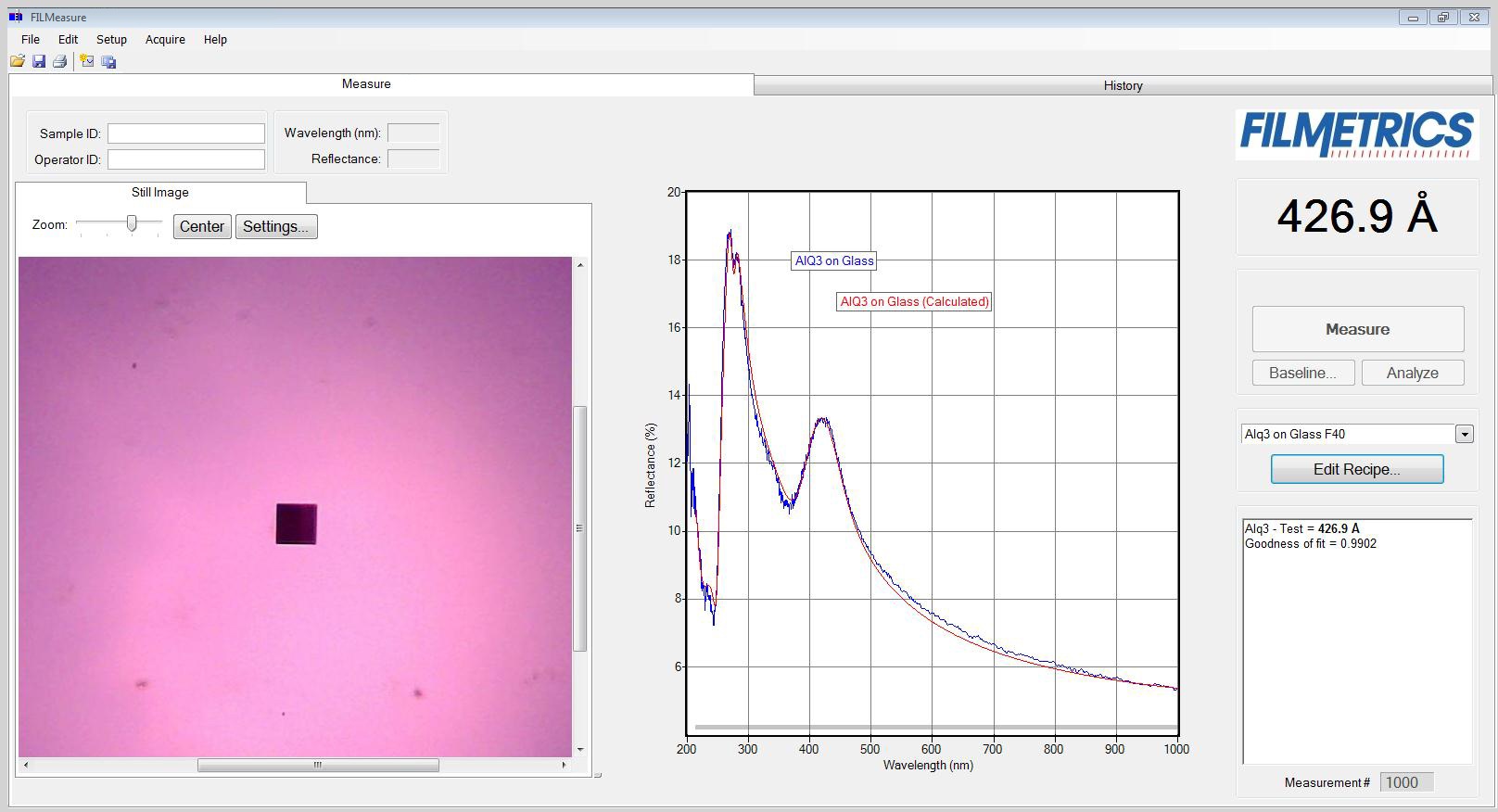

In diesem Beispiel messen wir die Dicke von Alq3 auf Glas. Die Geräte von FIlmetrics können solche organischen Materialien mit ihrem komplexen optischen Verhalten sehr einfach im UV-Bereich messen. Nicht nur ist diese Methode nichtdestruktiv (im Gegensatz zur Kontaktprofilometrie), es können auch chemische Veränderungen in solchen OLED-Schichten beobachtet werden. Dieses hochauflösende Ergebnis wurde mit einem F40-UV mit 17µm Messfleckgröße erzielt. Dabei wurde das Spektrum an der Stelle aufgenommen, die auf der Videoaufnahme mit einem schwarzen Quadrat markiert ist. Mit diesem Setup ist es möglich, mehrere OLED-Schichten mit einem besonders kleinen Messfleck zu messen.Messaufbau:
Benutztes Rezept:
Messergebnis:
